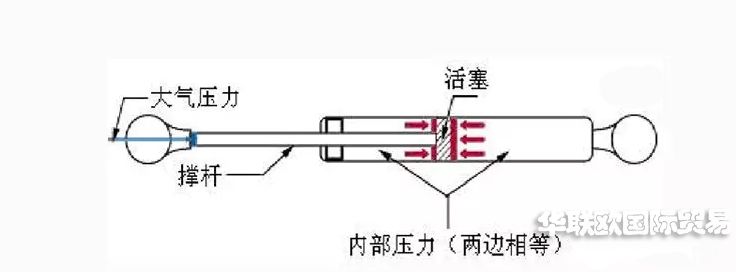

DICTATOR-TECHNIK氣彈簧(gas spring)是一種可以起支撐、緩沖、制動、高度調節及角度調節等功能的工業配件。它由以下幾部分構成:壓力缸、活塞桿、活塞、密封導向套、填充物(惰性氣體或者油氣混合物),缸內控制元件與缸外控制元件(指可控氣彈簧)和接頭等。原理是在密閉的壓力缸內充入惰性氣體或者油氣混合物,使腔體內的壓力高于大氣壓的幾倍或者幾十倍,利用活塞桿的橫截面積小于活塞的橫截面積從而產生的壓力差來實現活塞桿的運動。由于原理上的根本不同,DICTATOR-TECHNIK氣彈簧比普通彈簧有著很顯著的優點:速度相對緩慢、動態力變化不大(一般在1:1.2以內)、容易控制。
缺點是相對體積沒有螺旋彈簧小,成本高、壽命相對短。與機械彈簧不同的是,DICTATOR-TECHNIK氣彈簧具有近乎線性的彈性曲線。標準氣彈簧的彈性系數X介于1.2和1.4之間,其他參數可根據要求及工況靈活定義。
基本信息
中文名稱 |
外文名稱 |
別名 |
本質 |
組成 |
填充物 |
氣彈簧 |
gas spring |
支撐桿、氣支撐、調角器 |
工業配件 |
壓力缸、活塞桿、活塞 |
惰性氣體或者油氣混合物 |
分類
根據其特點及應用領域的不同,DICTATOR-TECHNIK氣彈簧又被稱為支撐桿、氣支撐、調角器、氣壓棒、阻尼器等。根據氣彈簧的結構和功能來分類,氣彈簧有自由式氣彈簧、自鎖式氣彈簧、牽引式氣彈簧、隨意停氣彈簧、轉椅氣彈簧、氣壓棒、阻尼器等幾種。該產品在汽車、航空、醫療器械、家具、機械制造等領域都有著廣泛地應用。
DICTATOR-TECHNIK氣彈簧分類
一、自由型DICTATOR-TECHNIK氣彈簧(支撐桿)(Lift gas spring)是應用最為廣泛的氣彈簧。它主要起支撐作用,只有最短、最長兩個位置,在行程中無法自行停止。在汽車、紡織機械、印刷設備、辦公設備、工程機械等行業應用最廣。自由型氣彈簧憑借其輕便、工作平穩、操作方便、價格優惠等特點,在汽車、工程機械、印刷機械、紡織設備等行業等到了廣發的應用?;蛘吒吆h(huán)境,酸性或者堿性環境等。

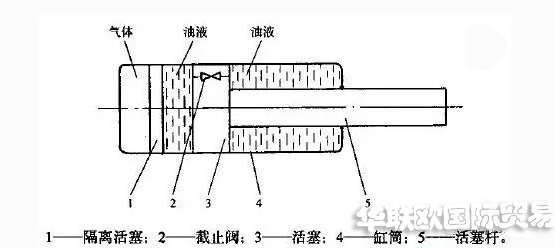

二、自鎖型DICTATOR-TECHNIK氣彈簧(調角器、可控型氣彈簧)(Lockable gas spring)在醫療器械上應用的最多。該種氣彈簧借助一些釋放機構可以在行程中的任意位置停止,并且停止以后有很大的鎖緊力(可以達到10000N以上)。
三、隨意停DICTATOR-TECHNIK氣彈簧(摩擦式氣彈簧、平衡式氣彈簧)主要應用在廚房家具、醫療器械等領域。它的特點介于自由型氣彈簧和自鎖型氣彈簧之間:不需要任何的外部結構而能停在行程中的任意位置,但沒有額外的鎖緊力。主要是通過控制器(手柄或者拉線)達到效果。也可通過活塞桿的伸縮來實現。當用控制器調整在理想位置時停止,閥門會獨立的關閉,活塞桿會鎖定在所要求的位置 。當鎖定發生時,能實現鎖定。但是如果超過了鎖定力,鎖定功能將不再有效。
四、轉椅DICTATOR-TECHNIK氣彈簧(氣壓棒)主要應用在轉椅上,起調節位置的作用。其特點是可控,需求量比較大。
五、牽引式DICTATOR-TECHNIK氣彈簧(拉力氣彈簧)(Gas traction springs)是一種特殊的氣彈簧:別的氣彈簧在自由狀態的時候都處在最長的位置,即在受到外力后是從最長的位置向最短的位置運動,而牽引式氣彈簧的自由狀態在最短的位置,受到牽引時從最短處向最長處運行。牽引式氣彈簧中也有相應的自由型、自鎖型等。

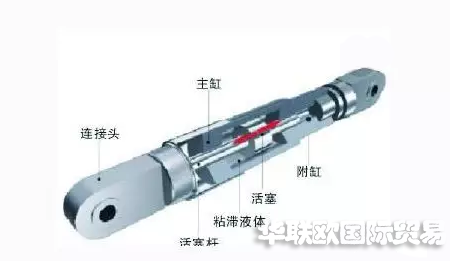

六、阻尼器(Damper)在汽車和醫療設備上都用得比較多,其特點是阻力隨著運行的速度而改變??梢悦黠@的對相連的機構的速度起緩沖作用。阻尼器主要用于起緩沖作用,它的最大特點是氣彈簧的力隨著運動速度的變化而變化。當引導氣彈簧的力的作用點運動的比較快時期彈簧的阻力就明顯增大,而當作用點運動很慢時,阻力則幾乎沒有。阻尼器主要應用在洗衣機、電冰箱等行業。
另外,從材質上分還有普通鋼氣彈簧和不銹鋼氣彈簧。普通鋼氣彈簧用量最大,不銹鋼氣彈簧多用于環境要求比較苛刻的場所,比如食品機械,醫療器械,軍事工業,高溫特點及應用。
DICTATOR-TECHNIK氣彈簧的特性
氣彈簧是一種可以省力的可升降彈簧,可分為可自鎖氣彈簧(如座椅的底部升降,老板椅后靠背等),不可自鎖氣彈簧(如汽車尾箱、壁櫥門的升降支撐),氣彈簧的結構主要由套筒、活塞和活塞桿等組成,在套筒內加入高壓空氣或高壓氮氣,由于活塞兩端面積不等產生壓差,推動活塞及活塞桿移動以及支撐人或重物。
氣彈簧的尺寸力值計算及特點分析
1.選擇DICTATOR-TECHNIK氣彈簧類型
跟據您的實際安裝需要,選擇氣彈簧的類型.普通支撐型氣彈簧,隨意停氣彈簧,拉伸型氣彈簧,阻尼型氣彈簧,可控型氣彈簧等。
2.尺寸計算
先假設門蓋與箱體上有兩個安裝點,計算出門蓋活動時兩個安裝點的最大值和最小值。
A=(最大值)B=(最小值)
要求尺寸比例:A≥(A-B)*2+80
注意事項:DICTATOR-TECHNIK氣彈簧在運動過程中需要有角度變化,才能使他的力值發生變化。在門蓋閉合以后,氣彈簧與門蓋的角度不要大于15度。
3.力值計算。
當參數尺寸確定后,也就意味著氣彈簧的安裝位置確定了。我們將進行力值的計算。
4.配選連接件
最后依照氣彈簧設備的連接方式配選連接件。
DICTATOR-TECHNIK氣彈簧的特點
1、整個工作行程中,其舉力基本恒定。
2、在舉力選擇適當時,舉升構件可實現任意位置的停留。
3、氣彈簧產品結構簡單,安裝維護方便。
4、行程終端,具有緩沖機構,避免構件的損壞。
5、工作時不需外界動力,節省能源。
另外根據特點及應用領域的不同,DICTATOR-TECHNIK氣彈簧又被稱為支撐桿、氣支撐、調角器、氣壓棒、阻尼器等。
氣彈簧廣泛用于汽車、家俱、電腦、健身、器材、紡織、印刷、摩托車、食品、煙草、木工等機械上,能起到舉升暫停閉合等作用。
根據DICTATOR-TECHNIK氣彈簧的結構和功能來分類,DICTATOR-TECHNIK氣彈簧有自由式氣彈簧、自鎖式氣彈簧、牽引式氣彈簧、隨意停氣彈簧、轉椅氣彈簧、氣壓棒、阻尼器等幾種。
