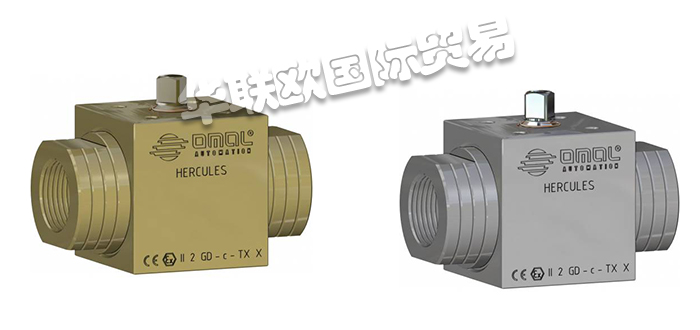

意大利OMAL設計和生產閥門和執行器，旨在改善和提高生產工廠的性能。這一承諾引導著公司從設計階段到工廠產品的安裝。OMAL內部生產流程和意大利制造標簽保證了頂級品質，工藝的高技術水平確保了設計和生產階段對細節的更加關注，并且能夠非常靈活地響應客戶的需求。深圳市華聯歐國際貿易有限公司專注于歐洲工業品在中國的平臺化供應，致力于歐美工控產品的經銷，赤誠服務于中國工業。我們建立的是一站式采購服務的高速、高帶寬、高適配、高保障、低價格的供應通道。下面是我們有關于意大利OMAL高壓球閥VHA5BABAB03特征介紹的介紹，歡迎您來電了解更多信息。
一、意大利OMAL高壓球閥VHA5BABAB03一般特性
①端部：螺紋端部EN ISO 228或NPT
②工作溫度：-20°C至+80°C
③工作壓力：PN400/6000 psi DN10、DN15、DN20；PN320/4500 psi DN25
④工作介質：油、石油和石化產品、水和其他與建筑材料相容的材料
⑤抗靜電裝置
⑥防火設計
二、意大利OMAL高壓球閥VHA5BABAB03尺寸
|
方面
|
|||||||||||||||
|
尺寸
|
A | 乙 | C | D | 乙 | F | G | 哦 | Ch.Q | □M | □N | 磷 | 右 | S | |
| 直徑[毫米] | [英寸] | ||||||||||||||
| 通徑6 | 1/8" | 69 | 1/8" | 30 | 13 | 17 號 | 27 | 10 | 6 | 19 | 21x30 | 6 | M5 | 103,5 | 56,1 |
| 通徑8 | 1/4" | 69 | 1/4" | 30 | 13 | 17 號 | 27 | 10 | 6 | 19 | 21x30 | 6 | M5 | 103,5 | 56,1 |
| 通徑10 | 3/8" | 72 | 3/8" | 45 | 19,7 | 25,3 | 38,3 | 13 | 9 | 24 | 29,7 (F04) | 9 | M5 | 140 | 75,5 |
| 通徑15 | 1/2" | 83 | 1/2" | 50 | 25 | 28 | 41 | 13 | 13 | 32 | 29,7 (F04) | 9 | M5 | 140 | 83,6 |
| 通徑20 | 3/4" | 95 | 3/4" | 55 | 27,5 | 31 | 46 | 15 | 19 | 37 | 35,36 (F05) | 11 | M6 | 212 | 94,8 |
| 通徑25 | 1" | 113 | 1" | 65 | 32,5 | 35 | 50 | 15 | 25 | 45 | 35,36 (F05) | 11 | M6 | 212 | 103,8 |
三、意大利OMAL高壓球閥VHA5BABAB03材料
|
材料
|
||
| 1 | 身體 | Inox 1.4401 / X5CrNiMo17-12-2 / A182 F316 / A479 tp。 316 |
| 2 | 球 | A217 CA15 / A479 tp。 410/A182 F6A+鍍硬鉻 |
| 3 | O 型圈 | NBR（FKM 應要求提供） |
| 4 | 下襯套 | 改性尼龍PA66 |
| 5 | 上襯套 | 改性尼龍PA66 |
| 6 | 干 | A564 Tp 630（17-4 PH） |
| 7 | O 型圈 | NBR（FKM 應要求提供） |
| 8 | 結束 | Inox 1.4401 / X5CrNiMo17-12-2 / A182 F316 / A479 tp。 316 |
| 9 | 座位數 | 德芙龍 |
| 10 | 防靜電裝置彈簧 | 1.4310-X12CrNi17-7 |
| 11 | 上部防靜電裝置彈簧 | 1.4310-X12CrNi17-7 |
| 12 | 固定螺絲 | X5CrNiMo1713 - 316 不銹鋼 |
| 13 | 杠桿 | EN AB 46100 - AL SI 11 CU (FE) 鎳涂層 |
| 14 | 擰緊 | A2-70 |
| 密封套件組件 杠桿套件組件 |
||
四、意大利OMAL高壓球閥VHA5BABAB03特征介紹
1.座椅采用“LUBROSEAT”
①含有自潤滑添加劑的縮醛樹脂化合物
②非常適合非潤滑液體
③高抗壓能力
2.不銹鋼球，涂有40μm硬鉻球
①磨損低，密封壽命更長
3.“POWERAMMIDE”閥桿襯套
①它使軸在閥體上完美對準，并防止高壓振蕩
②無卡死
③高循環次數
4.彈性體O形圈，硬度為90肖氏A
①快速操作不會劣化
②低滲透性O(shè)形圈“快速氣體減壓”
③良好的抗爆炸減壓能力
5.閥桿為17-4 PH H900
①增強機械性能與標準316 SS相比，強度高出約5倍
6.軸滾動
①軸滾動由于粗糙度較低（0.4微米Ra），有利于軸滑動，因此密封件磨損較少
7.防靜電裝置（球、閥桿之間的電連續性）
①避免在易燃/易爆環境中產生靜電，從而火花和火災
②閥門的整個使用壽命期間保持接觸
8.安全防火設計
①在發生火災時也保證閥門的密封性
9.Atex證書
①可在潛在環境中安裝爆炸性環境
10.UP to SIL 3認證
①高水平功能安全的保證
五、意大利OMAL高壓球閥VHA5BABAB03產品認證
①ATEX版本符合歐洲指令2014/34/EU
②應要求提供ATEX證書
③根據IEC 61508，安全完整性等級高達SIL 3
④符合歐洲指令2014/68/EU PED
