TENDO E COMPACT液壓膨脹刀柄在銑削(容積切削，精加工)、鉆孔、鉸孔和螺紋加工時令人信服。在所有上述作業中刀具使用壽命延長高達300%。*這在德國卡爾斯魯厄理工大學(Karlsruhe Institute of Technology)生產科學研究所(wbk Institute of Production Science)的一項研究中得到證實。廣泛適用于各個工具品牌。德國SCHUNK液壓膨脹刀柄TENDO E COMPACT描述
應用領域：
用于大批量機加工、鉸孔、鉆孔、錐形擴孔/倒角和攻絲
優點-為您帶來的益處：
最高扭矩：干夾持條件下高達2,000 Nm(Ø32 mm)和900 Nm(Ø20 mm)，濕夾持時為900 Nm(Ø32 mm)和520 Nm(Ø20 mm)。
持續回轉和重復精度<0.003 mm：均勻的切削作用和最高重復性保證了最佳的表面效果。您的優勢：高精度加工和安全過程。
無需外圍設備，數秒內換刀：搬運最簡便。使用內六角扳手將加壓螺栓擰至止位
標配精密動平衡：適用于高速情況，在轉速為25,000 rpm時其平衡等級為G2.5。
超大扭矩：與商用液壓膨脹刀柄相比，扭矩高出60%
精密保證：由于徑向剛度高，與ER筒夾相比，回轉精度高出70%
長使用壽命：在刀具重新打磨前，一批次加工量可高出40%
力求完美：100%換刀重復精度<0.003 mm
更智能：油腔的減震效果可使刀具使用壽命延長達40%
極為簡單高效：換刀速度加快80%。
選件和特殊信息：
通過減徑套可實現更靈活的夾持范圍：一把刀柄，通過減徑套可實現夾持3-32 mm直徑的刀具。您的獲益：降低采購成本，夾緊力更大。

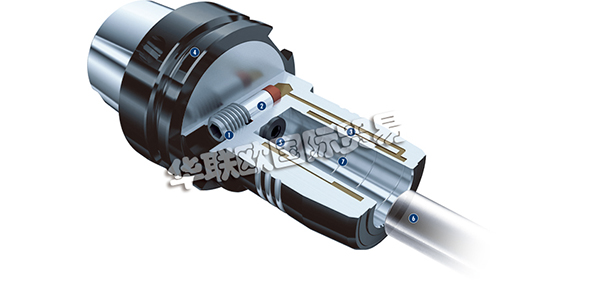

德國SCHUNK液壓膨脹刀柄TENDO E COMPACT的功能與亮點：
更穩健!其扭矩高達900 Nm(Ø20 mm)，可用于大批量機加工、鉆孔、鉸孔和螺紋銑削。相比于使用ER套爪、熱收縮刀柄或WELDON立銑刀座已無法經濟滿足批量加工日益增長的需求，TENDO E套件以更嚴格的公差、巨大成本壓力及更好質量成為新選擇。
1：夾持螺釘
加壓螺栓移動驅動活塞。使用內六角扳手，將加壓螺栓擰到止位。不需要使用扭矩扳手。
2：驅動活塞
驅動活塞將液壓油壓入油腔系統中。
3：膨脹壁和腔體
膨脹套均勻膨脹壓住刀具柄部。在整個表面上完全夾持前，此夾持過程首先使刀具柄部定心。腔系統注入液壓油，對夾持刀具具有減震效果。將切削刃的磨損降至最低，延長使用壽命達40%。
4：刀柄本體
機床接口位于刀柄基體上。
5：長度調節螺釘
用于快速簡便預置。
6：刀具
刀具定心夾緊在中心軸上-最高回轉和重復精度<0.003 mm。
7：排污槽
TENDO E COMPACT液壓刀柄的巨大夾持壓力可使油、潤滑脂或潤滑劑殘留物擠到環槽中，保持表面干燥。
